H-5

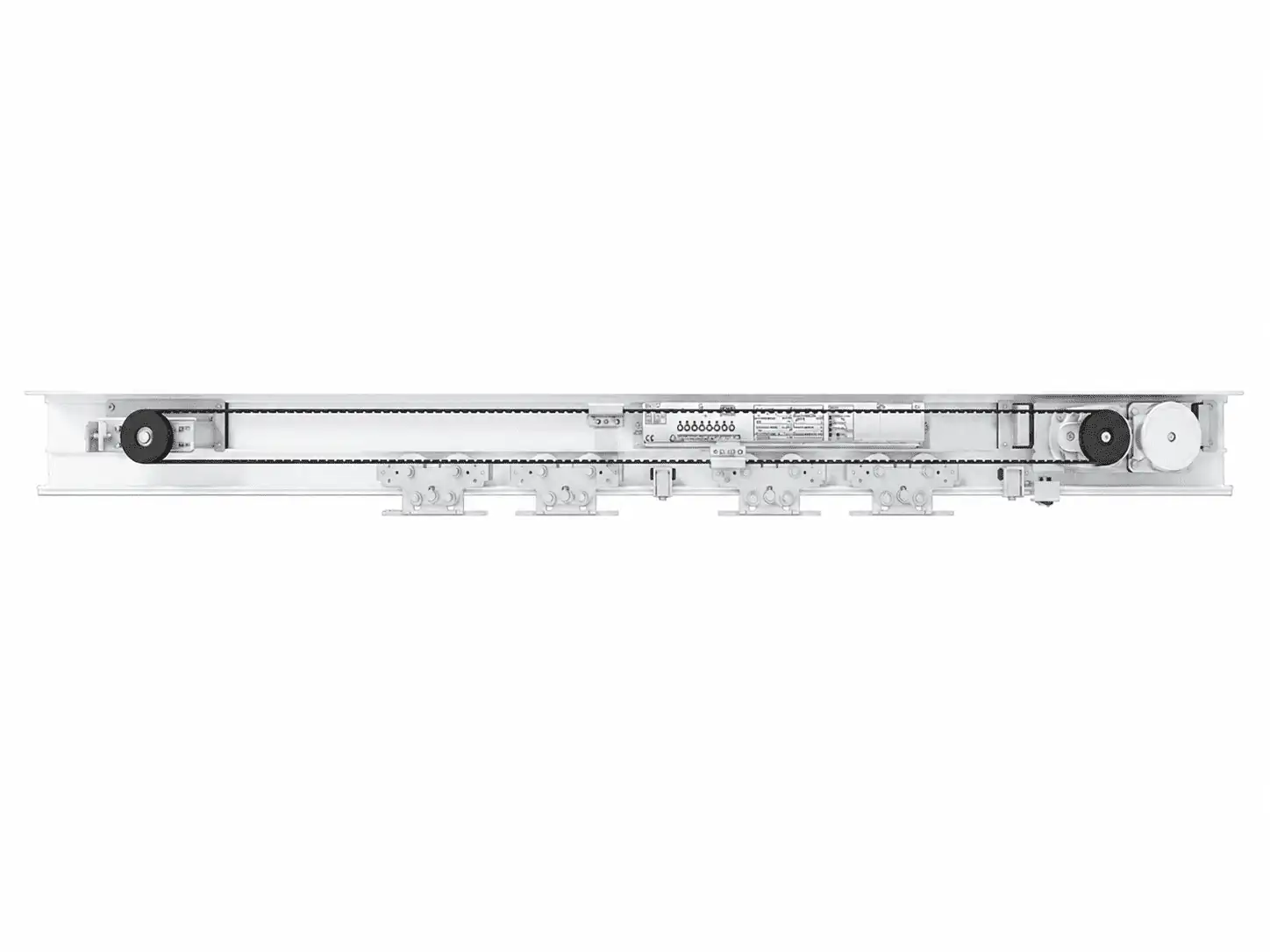

重型平移自動門系統
專為大型重型門扇設計，整合 DC24V 100W 直流無刷馬達、微電腦控制器與齒型皮帶傳動，具備高承載、PFC 節能、防夾反轉及寬電壓輸入功能，提供穩定安靜的自動通行表現。
MAX. LOAD 250kg
單向式單扇最大載重
MOTOR 100W
DC24V 直流無刷馬達
OPEN SPEED 600mm/s
單向式最高開啟速度
MANUAL FORCE 3.5kg
手推開啟力量
02 / SPECIFICATION
產品參數規格
| 型號 | H-5 | |
|---|---|---|
| 門扇種類 | 單向橫開式 | 雙向橫開式 |
| 門扇重量 | 250 kg × 1 扇 | 200 kg × 2 扇 |
| 門扇寬度 | DW＝0.5 m～2.5 m | DW＝0.5 m～2.5 m |
| 安裝方式 | 表面安裝 | |
| 馬達 | DC24V 100W 直流無刷馬達 | |
| 控制器 | 微電腦化處理機控制器 | |
| 電源電壓 | AC100V～240V 皆可 | |
| 環境溫度 | -20°C～+50°C | |
| 噪音量 | 最大 60 分貝 | |
| 開啟速度 | 600 mm／秒 | 550 mm／秒 |
| 開啟時間 | 可調 0 秒至 64 秒 | |
| 傳動要件 | 齒型皮帶 S8M | |
| 開門幅度 | 全開／半開，可調整距離 | |
| 功率因素 | 0.95（AC100V 全載時） | |
| 手推開啟力量 | 3.5 kg | |
| PFC 節能功能 | 具備功率因素校正功能，提升系統用電效率 | |
| 防夾反轉功能 | 門扇碰觸障礙物或人員時，立即停止並反轉開啟 | |
| 安全裝置 | 可搭配門後安全偵測、防夾等自動門標準安全裝置 | |
| 馬達設計 | 密閉式內控防音設計，運行安靜且耐用 | |
| 吊輪設計 | 堅固耐用吊滑輪，運轉靈活順暢 | |

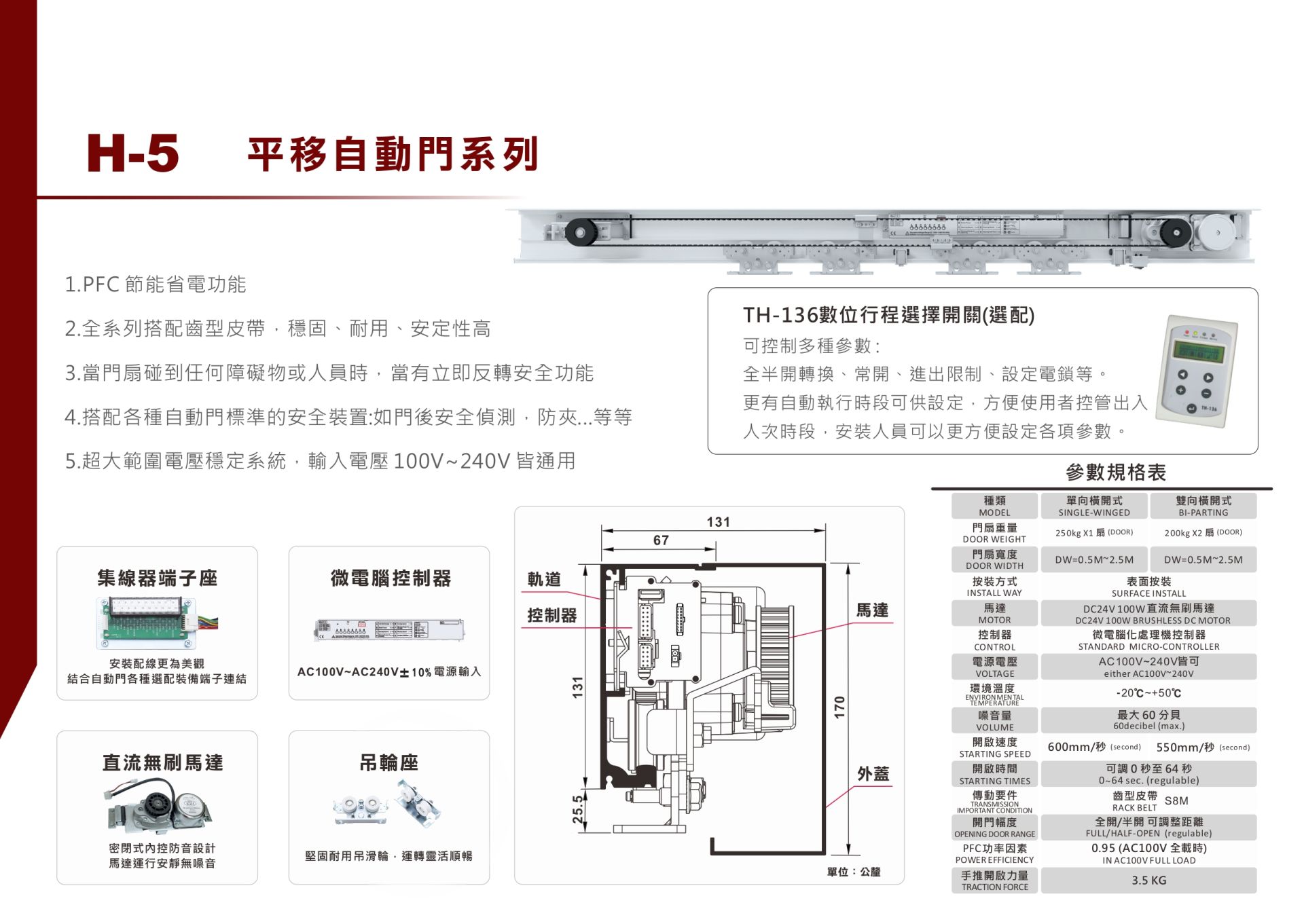

| 門機外框寬度 | 約 131 mm | |
| 內部安裝深度 | 約 67 mm | |
| 內部安裝高度 | 約 131 mm | |
| 門機整體高度 | 約 170 mm | |
| 底部預留尺寸 | 約 25.5 mm | |
| 集線器端子座 | 整合自動門選配設備端子連結，使安裝配線更整齊美觀 | |
| 選配調整器 | TH-136 數位行程選擇開關 | |
| 可調功能 | 全半開轉換、常開、進出限制、電鎖設定及自動執行時段設定 | |
| 適用場所 | 大型商業建築、醫療機構、公共工程及高承載門扇出入口 | |
