ED 250

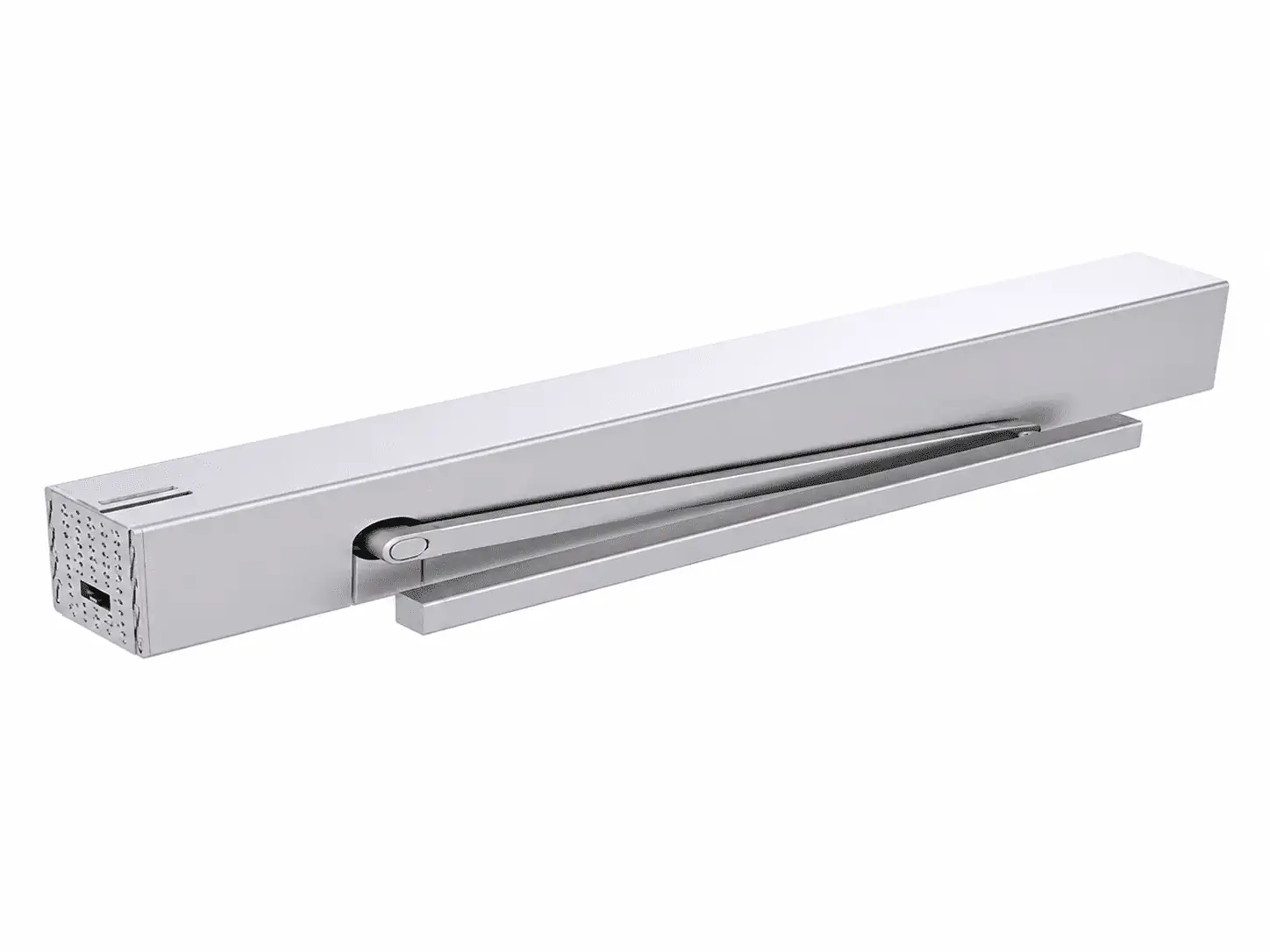

DORMAKABA 90 度自動門弓器
支援全自動模式與門弓器模式，可依空間需求搭配標準推臂或滑槽拉臂，適用於單扇門、雙扇門及防火防煙門，兼具高承載、可調速度與穩定安全的開關門性能。
MAX. LOAD 400kg
依門寬與門楣深度而定
POWER 240W
最大消耗功率
OPEN ANGLE 110°
最大門扇開啟角度
DOOR WIDTH 1600mm
最大適用門扇寬度
02 / SPECIFICATION
產品參數規格
| 型號 | ED 250 | |
|---|---|---|
| 產品類型 | 90 度自動門弓器 | |
| 操作模式 | 全自動模式 | 門弓器模式 |
| 適用門型 | 單扇門 | 雙扇門 |
| 機體尺寸 | 685 × 70 × 130 mm | |
| 單扇版本重量 | 12 kg | |
| 最大開啟角度 | 110° | |
| 一般雙扇門最小鉸鏈間距 | 1400 mm | |
| ESR 雙扇門最小鉸鏈間距 | 1450 mm | |
| 外接配件電源 | 24V DC ±10%，1.5A | |
| 最大消耗功率 | 240 W | |
| 關門力量 | EN 4～6，可調整 | |
| 最大門扇載重 | 門楣深度 300 mm 以下 | 最高 400 kg，依門寬而定 |
| 深門楣最大門重 | 門楣深度 301～500 mm | 最高 160 kg |
| 適用門扇寬度 | 700～1600 mm | |
| 防火門適用寬度 | 700～1400 mm | |
| 開門速度 | 0°～90° 約 3～12 秒 | |
| 關門速度 | 90°～0° 約 4～21 秒 | |
| 軸心延伸尺寸 | 20／30／60／90 mm | |
| 滑槽臂門楣深度 | ±30 mm | |
| CPD 滑槽臂門楣深度 | 30～60 mm | |
| 標準臂門楣深度 | 0～500 mm | |
| 防火門標準臂深度 | 0～350 mm | |
| 控制方式 | 可搭配雷達感應器或按鈕啟動 | |
| 門弓器模式 | 優化手動操作，並可透過輔助動力降低開門阻力 | |
| 連桿配置 | 標準腿臂「推」門版本 | 滑槽腿臂「拉」門版本 |
| 適用場合 | 室內外門、防火門、防煙門及高使用頻率出入口 | |
| 品質標準 | 依 ISO 9001 品質管理標準製造 | |
| 環境產品聲明 | 符合 ISO 14025，EPD-DOR-2012221-E | |
